Système modulaire analogique extensible MAX Amplificateur

Ce système modulaire Amplificateur offre à l'utilisateur la possibilité d'adapter un instrument de traitement et de contrôle des signaux à un besoin précis, du plus simple au plus complet. Il est basé sur l'analogique avec des cartes d'entrée configurées pour fournir des sorties sur un bus de carte mère dans la gamme 0-10Vdc.

La construction modulaire permet d'ajouter ultérieurement des éléments au système, dans une optique d'expansion. Le système se compose d'une carte mère à support rigide et d'une sélection de cartes filles enfichées dans les collecteurs, afin d'exécuter diverses fonctions selon les besoins d'une application spécifique.

Construction :
Le circuit imprimé de la carte mère comporte une section d'alimentation intégrée, qui permet au système de fonctionner à partir de 12Vdc, 24Vdc ou 110/240Vac. Ces options doivent être définies au moment de la commande. Deux tailles de carte mère sont disponibles, avec une capacité de 5 ou 11 modules enfichables. Chaque système complet est logé dans un boîtier en aluminium moulé sous pression avec un indice de protection IP65. Le câblage s'effectue par des presse-étoupes nickelés dans des borniers numérotés sur chaque carte fille.

Système de bus :

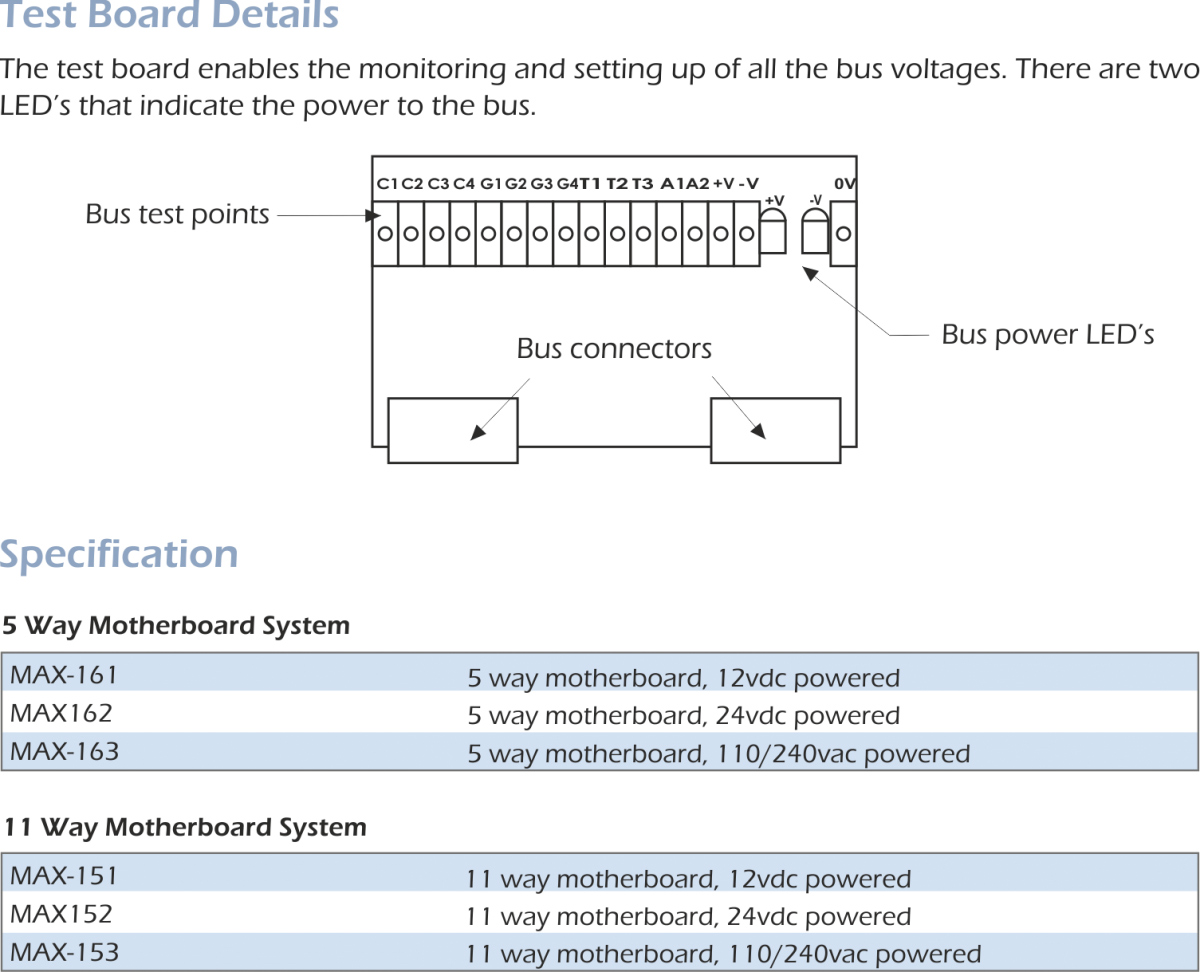

Un bus multivoie de signal, de contrôle et d'alimentation parcourt la longueur de la carte mère. Il est possible d'installer jusqu'à 4 cartes d'entrée plus une carte de sommation et/ou de commutation qui alimente des bus de canaux ou de groupes dédiés. Une carte de test est généralement installée pour permettre le contrôle de toutes les lignes de bus à l'aide d'un multimètre. Diverses cartes filles de sortie peuvent être installées pour fournir des sorties de tension, de courant ou de compteur, ainsi qu'une carte série RS232/422 qui peut piloter des affichages numériques et s'interfacer avec un PC. Des relais de déclenchement, des échelles à bargraphes et des cartes de commande d'éclairage à 3 niveaux peuvent également être installés selon les besoins.
